Cấu Tạo Màn Hình CRT Và Nguyên Lý Hoạt Động

Bạn còn nhớ chiếc TV hộp vuông vức, nặng trịch, với màn hình cong phồng ra phía trước không? Hay chiếc màn hình máy tính dày cộm chiếm gần nửa mặt bàn? Đó chính là công nghệ màn hình CRT — người bạn đồng hành của hàng triệu gia đình suốt nửa thế kỷ 20. Dù ngày nay CRT đã nhường chỗ cho LCD và OLED, nhưng hiểu rõ cấu tạo màn hình CRT và nguyên lý hoạt động của nó vẫn là nền tảng quan trọng để nắm bắt toàn bộ lịch sử công nghệ hiển thị. Bài viết này Vietgear.vn sẽ mổ xẻ từng chi tiết bên trong chiếc “hộp thần kỳ” đó một cách dễ hiểu nhất.

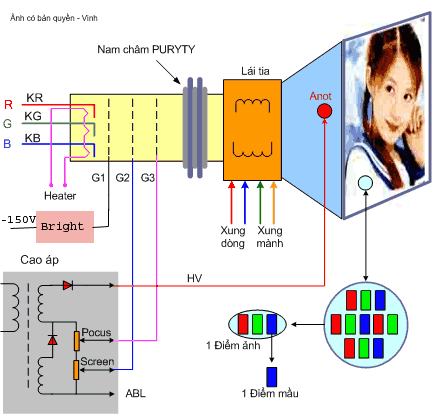

Màn Hình CRT Là Gì? Cấu Tạo Màn Hình CRT

CRT là viết tắt của Cathode Ray Tube (Ống Tia Âm Cực) — một loại màn hình hiển thị sử dụng ống phóng chùm điện tử để tạo ra hình ảnh trên tấm nền phủ phốt pho. Công nghệ này được thương mại hóa từ năm 1922 và thống trị thị trường màn hình suốt nhiều thập kỷ trước khi LCD và các công nghệ mới xuất hiện.

Về bản chất, cấu tạo màn hình CRT là một hệ thống đèn điện tử chân không được bọc trong vỏ thủy tinh. Bên trong ống thủy tinh kín đó, không có không khí — toàn bộ không gian là môi trường chân không để các electron có thể di chuyển tự do mà không bị cản trở. Đây là yếu tố kỹ thuật then chốt cho phép toàn bộ cơ chế hoạt động của CRT diễn ra.

Màn hình CRT có thể chia thành ba khối chức năng lớn: khối tạo và bắn electron (súng điện tử), khối điều hướng và hội tụ chùm tia, và khối hiển thị (tấm nền phốt pho). Mỗi khối đảm nhận một vai trò riêng biệt nhưng phối hợp cực kỳ chặt chẽ để tạo ra hình ảnh hoàn chỉnh mà bạn nhìn thấy trên màn hình.

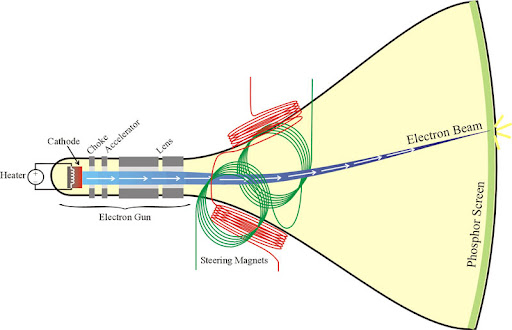

Bên Trong Ống Tia Âm Cực: 8 Thành Phần Cốt Lõi

Khi bóc tách chi tiết, ống tia âm cực gồm các bộ phận sau, xếp theo thứ tự từ phía sau ra phía trước:

1. Súng điện tử (Electron Gun) Đây là “trái tim” tạo ra chùm electron. Một màn hình CRT đen trắng chỉ cần 1 súng, trong khi màn hình màu cần 3 súng tương ứng với 3 màu cơ bản Đỏ (Red), Xanh lá (Green) và Xanh dương (Blue). Mỗi súng điện tử gồm một dây tóc nung nóng (giống như trong bóng đèn sợi đốt). Khi đủ nhiệt độ, các electron tự do bên trong kim loại bứt ra khỏi bề mặt — hiện tượng này gọi là phát xạ nhiệt điện tử.

2. Cathode (Cực âm) Là lớp kim loại bao quanh dây tóc. Khi dây tóc tỏa nhiệt, cathode trở thành nguồn phát electron và định hướng chúng bắn về phía trước vào ống.

3. Lưới điều khiển (Control Grid) Nằm ngay sau cathode, lưới điều khiển có nhiệm vụ điều chỉnh số lượng electron đi qua bằng cách thay đổi điện áp. Điện áp âm trên lưới sẽ đẩy bớt electron, làm tia yếu đi (điểm ảnh tối hơn). Điện áp dương cho nhiều electron đi qua hơn, tạo ra điểm ảnh sáng hơn. Đây chính là cơ chế kiểm soát độ sáng từng điểm ảnh.

4. Anode (Cực dương / Anốt gia tốc) Là một hoặc nhiều điện cực được cấp điện áp dương rất cao (thường từ 10.000 đến 30.000 volt). Điện trường mạnh này sẽ hút và gia tốc các electron di chuyển với tốc độ cực lớn về phía màn hình. Tốc độ cao của electron quyết định độ sáng và độ rõ nét khi va chạm với phốt pho.

5. Thấu kính điện từ / Cuộn hội tụ (Focus Coils) Đây là các cuộn dây tạo ra từ trường, hoạt động như một thấu kính điện tử — không phải thấu kính quang học. Chúng có nhiệm vụ thu hẹp và tập trung chùm electron phân tán thành một điểm nhỏ chính xác khi chạm vào màn hình. Nếu không có bộ phận này, hình ảnh sẽ bị nhòe và mờ.

6. Cuộn lái tia (Deflection Coils / Yoke) Đây là bộ phận đặt xung quanh cổ ống, gồm hai cặp cuộn dây: một cặp điều khiển lệch ngang (trái-phải) và một cặp điều khiển lệch dọc (lên-xuống). Bằng cách thay đổi dòng điện qua các cuộn này, từ trường thay đổi liên tục, làm cho chùm electron quét qua toàn bộ màn hình theo một hành trình có kiểm soát. Đây là bộ phận tạo ra “chuyển động” của hình ảnh.

7. Mặt nạ màu (Shadow Mask / Aperture Grille) Là một tấm kim loại mỏng đục hàng triệu lỗ nhỏ (hoặc khe dọc), đặt ngay phía sau tấm nền phốt pho. Mặt nạ này có nhiệm vụ phân tách chùm tia từ 3 súng điện tử, đảm bảo chùm tia đỏ chỉ bắn vào điểm phốt pho đỏ, tia xanh lá vào điểm xanh lá, tia xanh dương vào điểm xanh dương — không lẫn lộn.

8. Tấm nền phốt pho (Phosphor Screen) Là lớp phủ bên trong mặt trước của ống thủy tinh — thứ bạn nhìn thấy khi đứng trước màn hình. Tấm nền này được phủ hàng triệu hạt phốt pho cực nhỏ. Khi bị electron bắn vào, phốt pho phát sáng. Màn hình đen trắng dùng một loại phốt pho duy nhất; màn hình màu dùng 3 loại phốt pho riêng biệt cho 3 màu R-G-B.

Nguyên Lý Hoạt Động Của Màn Hình CRT: Từ Electron Đến Hình Ảnh

Hiểu được cấu tạo rồi, giờ hãy cùng theo dõi nguyên lý hoạt động của màn hình CRT từng bước — từ khoảnh khắc bật nguồn cho đến khi hình ảnh xuất hiện.

Bước 1 — Tạo electron: Khi bật nguồn, dây tóc trong súng điện tử được nung nóng. Electron bứt ra khỏi cathode và bị anode điện áp cao hút về phía màn hình với tốc độ rất lớn.

Bước 2 — Kiểm soát cường độ: Lưới điều khiển điều chỉnh lượng electron đi qua cho mỗi điểm ảnh. Điểm ảnh cần sáng → nhiều electron đi qua. Điểm ảnh cần tối → ít hoặc không có electron.

Bước 3 — Hội tụ thành điểm: Cuộn hội tụ thu hẹp chùm electron phân tán thành một điểm kích thước đúng bằng một pixel trên màn hình.

Bước 4 — Quét raster (Raster Scanning): Đây là bước cốt lõi tạo nên toàn bộ hình ảnh. Cuộn lái tia điều khiển chùm electron quét từ góc trái trên cùng sang phải theo từng hàng ngang. Quét xong hàng đầu, chùm tia chớp nhanh về đầu hàng tiếp theo (gọi là hồi quét ngang). Quét hết tất cả các hàng từ trên xuống dưới, chùm tia lại chớp về góc trên cùng bên trái (gọi là hồi quét dọc). Toàn bộ quá trình này diễn ra với tốc độ 50 đến 120 lần mỗi giây (tần số quét 50Hz–120Hz). Vì diễn ra nhanh hơn tốc độ nhận biết của mắt người, chúng ta nhìn thấy một hình ảnh hoàn chỉnh, liên tục thay vì từng điểm riêng lẻ.

Bước 5 — Phốt pho phát sáng: Tại mỗi vị trí chùm electron chạm vào, phốt pho bị kích thích và phát ra ánh sáng. Độ sáng của điểm đó tỷ lệ với số lượng electron bắn vào — được kiểm soát bởi lưới điều khiển từ Bước 2.

Toàn bộ chu trình này tạo ra một khung hình (frame). Nhiều khung hình liên tiếp thay đổi nội dung tạo nên hình ảnh chuyển động — về nguyên lý không khác gì các trang giấy flip book lật nhanh.

Cơ Chế Hiển Thị Màu Sắc RGB Trên Màn Hình CRT

Màn hình CRT đen trắng dùng nguyên lý trên là đủ. Nhưng để hiển thị màu sắc, cấu tạo màn hình CRT màu phức tạp hơn đáng kể, dựa trên nguyên lý phối màu phát xạ RGB.

Mỗi một điểm ảnh (pixel) trên màn hình CRT màu thực chất không phải là một chấm đơn, mà là một bộ ba chấm phốt pho (triad): một chấm đỏ, một chấm xanh lá và một chấm xanh dương đặt sát nhau. Ba súng điện tử bắn đồng thời, mỗi súng phụ trách một màu. Mặt nạ shadow mask bố trí lỗ sao cho chùm tia của từng súng chỉ có thể chạm đúng chấm phốt pho màu của nó.

Màu sắc mà mắt người nhìn thấy là kết quả pha trộn ánh sáng từ ba chấm:

• Đỏ + Xanh lá = Vàng
• Đỏ + Xanh dương = Tím đỏ (Magenta)
• Xanh lá + Xanh dương = Xanh lơ (Cyan)
• Đỏ + Xanh lá + Xanh dương = Trắng
• Không có màu nào = Đen

Bằng cách điều chỉnh cường độ electron bắn vào từng chấm phốt pho, màn hình CRT có thể tái tạo hàng triệu màu sắc khác nhau. Điều thú vị là mắt người không thể phân biệt ba chấm riêng lẻ ở khoảng cách xem bình thường — não bộ tự pha trộn chúng thành một màu thuần nhất.

Đây cũng là lý do vì sao màn hình CRT lồi ở phía trước: ở các góc xa trung tâm, chùm tia phải đi quãng đường dài hơn và góc chạm lệch đi, dễ gây sai màu. Bằng cách làm màn hình hơi cong, khoảng cách từ súng đến mọi điểm trên màn hình được đồng đều hơn, giảm sai lệch màu ở vùng rìa.

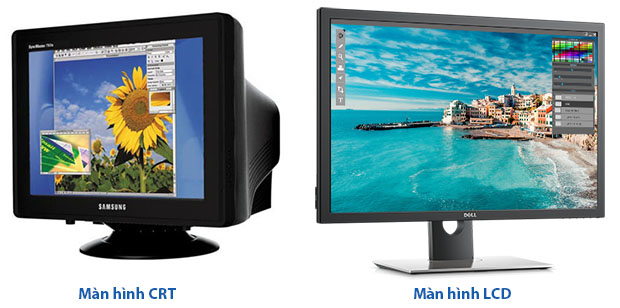

Ưu Điểm, Nhược Điểm Và Lý Do CRT Bị Thay Thế

Sau khi hiểu rõ cấu tạo màn hình CRT và cơ chế vận hành, không khó để nhận ra tại sao CRT từng chiếm lĩnh thị trường — và cũng không khó hiểu tại sao nó bị thay thế. Hãy tham khảo thêm lịch sử hình thành màn hình máy tính để có thêm góc nhìn về dòng màn hình CRT này.

Ưu điểm nổi bật của CRT:

• Màu sắc cực kỳ trung thực: Không cần đèn nền — phốt pho tự phát sáng, cho màu đen sâu và độ tương phản tự nhiên. Đây là lý do nhiều chuyên gia kỹ thuật và nhà thiết kế đồ họa vẫn chuộng CRT cho đến tận đầu những năm 2000.
• Không trễ tín hiệu (Input lag ~0ms): CRT phản hồi tức thì, không có độ trễ xử lý. Game thủ chuyên nghiệp thập niên 2000 vẫn ưa dùng CRT vì lý do này.
• Hoạt động tốt ở mọi độ phân giải: CRT không cần “nội suy” như LCD — có thể chuyển đổi độ phân giải linh hoạt mà không giảm chất lượng.
• Góc nhìn rộng: Màu sắc và độ sáng không thay đổi theo góc quan sát, khác hẳn các tấm LCD TN đời đầu.

Nhược điểm cố hữu dẫn đến sự thoái trào:

• Nặng và cồng kềnh: Một màn hình CRT 21 inch có thể nặng tới 30–40kg. Sản xuất màn hình CRT trên 40 inch là bất khả thi do giới hạn vật lý của ống thủy tinh.
• Tiêu tốn điện năng lớn: CRT cần nguồn cao áp hàng chục nghìn volt để hoạt động, tiêu thụ điện gấp nhiều lần so với LCD tương đương.
• Phát tia X liều thấp: Quá trình bắn electron tạo ra một lượng nhỏ bức xạ — dù khoa học xác nhận không đủ gây hại, nhưng tạo ra lo ngại cho người dùng, đặc biệt với trẻ em.
• Chứa chì: Vỏ thủy tinh CRT chứa chì để che chắn bức xạ. Điều này gây ra vấn đề xử lý rác thải điện tử nghiêm trọng.
• Nhấp nháy màn hình: Ở tần số quét thấp (dưới 75Hz), mắt người dễ nhận ra hiện tượng nhấp nháy, gây mỏi mắt khi dùng lâu.

Khi LCD trở nên đủ chất lượng và giá cả hợp lý vào cuối thập niên 1990 — mỏng hơn, nhẹ hơn, không nhấp nháy, không bức xạ — sự thay thế là tất yếu. Đến năm 2007, doanh số LCD vượt CRT và không nhìn lại. Năm 2008, Sony — hãng cuối cùng còn sản xuất TV CRT — chính thức khai tử dòng sản phẩm này.

Di Sản Công Nghệ Không Thể Xóa Nhòa

Cấu tạo màn hình CRT — từ súng điện tử, cuộn lái tia, mặt nạ shadow mask đến tấm nền phốt pho — là một trong những công trình kỹ thuật tinh tế nhất của thế kỷ 20. Mỗi thành phần phối hợp với nhau trong khoảng thời gian micro-giây để tạo ra hình ảnh sắc nét mà con người có thể nhìn thấy. Dù CRT đã thuộc về lịch sử, nguyên lý điều khiển chùm electron, kỹ thuật quét raster và cơ chế phối màu RGB mà nó đặt nền móng vẫn đang chạy âm thầm trong mọi màn hình hiện đại bạn sử dụng ngày hôm nay. Hiểu CRT, là hiểu gốc rễ của cả ngành công nghiệp hiển thị.
