Bạn đang nhìn vào màn hình máy tính, điện thoại hay chiếc tivi trong phòng khách — rất có thể đó là một màn hình LCD. Thế nhưng bao nhiêu người thực sự hiểu điều gì đang xảy ra phía sau tấm kính mỏng manh ấy? Từ những phân tử tinh thể lỏng chỉ vài micromet cho đến hàng triệu điểm ảnh phối hợp nhịp nhàng, cấu tạo màn hình LCD là một công trình kỹ thuật tinh vi đến kinh ngạc. Bài viết này Vietgear.vn sẽ giúp bạn hiểu toàn bộ hành trình của ánh sáng — từ đèn nền cho đến mắt người — và lý do vì sao công nghệ LCD vẫn đứng vững suốt hơn nửa thế kỷ.
Cấu Tạo Màn Hình LCD: 6 Lớp Xếp Chồng Tạo Nên Hình Ảnh
Không giống các công nghệ hiển thị tự phát sáng như OLED, cấu tạo màn hình LCD dựa trên nguyên tắc điều khiển ánh sáng từ bên ngoài. Toàn bộ “cỗ máy” này được tạo thành từ 6 lớp vật liệu xếp chồng lên nhau theo thứ tự chính xác, mỗi lớp đảm nhận một nhiệm vụ riêng biệt.

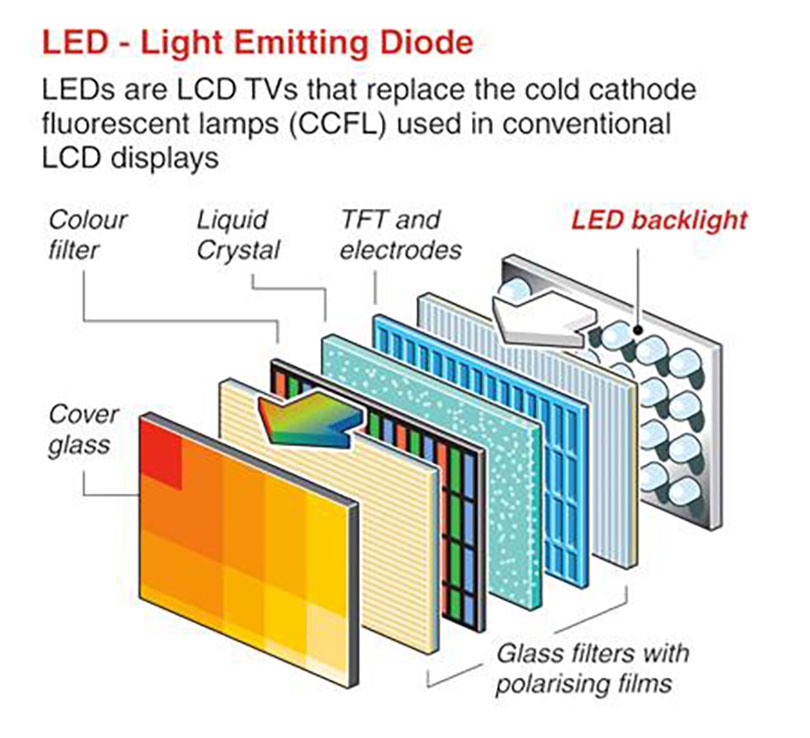

Cấu tạo màn hình led
Lớp 1 — Đèn nền (Backlight): Đây là nguồn sáng duy nhất của toàn bộ màn hình. Hầu hết màn hình LCD hiện đại sử dụng đèn LED trắng phía sau, cung cấp luồng ánh sáng đồng đều về cường độ và màu sắc. Độ sáng của màn hình phụ thuộc hoàn toàn vào lớp này.
Lớp 2 — Kính lọc phân cực thứ nhất (Polarizer): Ánh sáng từ đèn nền dao động theo mọi phương. Lớp kính lọc này chỉ cho phép ánh sáng dao động theo một phương thẳng đứng duy nhất đi qua — biến ánh sáng tự nhiên hỗn loạn thành ánh sáng phân cực có trật tự.
Lớp 3 — Điện cực trong suốt (ITO Electrode): Lớp màng dẫn điện cực mỏng và trong suốt, được phủ trên kính. Nhiệm vụ của nó là truyền tín hiệu điện đến từng điểm ảnh để điều khiển tinh thể lỏng bên dưới.
Lớp 4 — Màng tinh thể lỏng (Liquid Crystal Layer): Đây là “trái tim” của toàn bộ cấu tạo. Các phân tử tinh thể lỏng có đặc tính độc đáo: vừa mang tính chất của chất rắn, vừa mang tính chất của chất lỏng. Khi không có điện áp, chúng xếp thẳng hàng; khi có điện áp, chúng “xoắn” để thay đổi hướng phân cực của ánh sáng đi qua.
Lớp 5 — Bộ lọc màu (Color Filter): Mỗi điểm ảnh được chia thành 3 sub-pixel với bộ lọc Đỏ (R), Lục (G), Lam (B). Sự kết hợp ba màu cơ bản này với cường độ khác nhau tạo nên hàng triệu màu sắc mà bạn nhìn thấy trên màn hình.
Lớp 6 — Kính lọc phân cực thứ hai (Analyzer): Được đặt vuông góc 90° so với lớp lọc đầu tiên. Lớp này quyết định ánh sáng sau khi qua tinh thể lỏng có được phép thoát ra ngoài hay bị chặn lại hoàn toàn — tạo nên sự tương phản giữa sáng và tối.
Nguyên Lý Hoạt Động Của Màn Hình LCD: Hành Trình Của Ánh Sáng

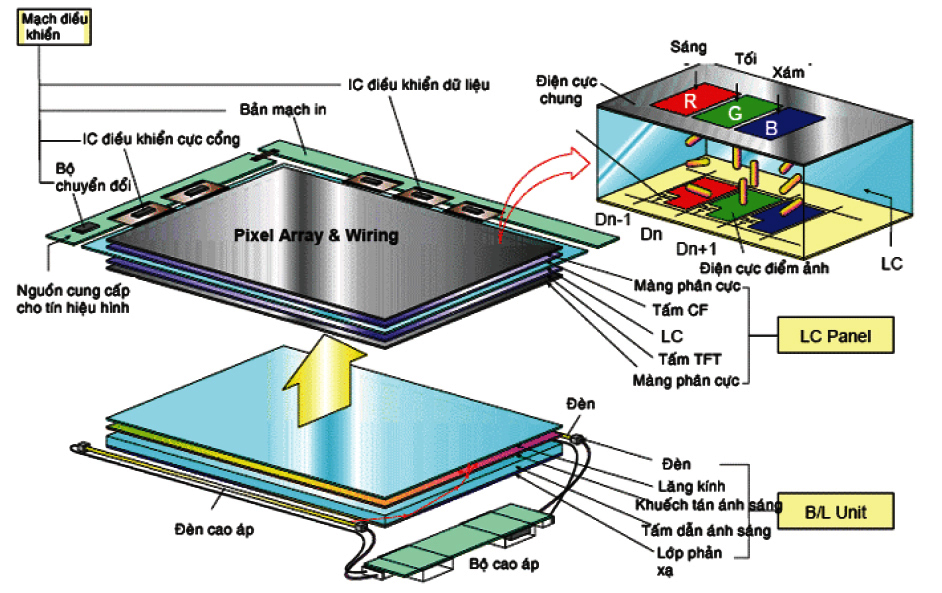

Cơ chế hoạt động của màn hình led
Hiểu được từng lớp, giờ hãy xem chúng phối hợp như thế nào. Nguyên lý hoạt động của màn hình LCD có thể tóm gọn trong một câu: điều khiển tinh thể lỏng để quyết định bao nhiêu ánh sáng từ đèn nền được phép đến mắt người xem.
Hành trình bắt đầu khi đèn nền phát ra ánh sáng trắng. Ánh sáng này đi qua lớp kính lọc phân cực thứ nhất, chỉ còn lại các tia dao động theo phương thẳng đứng. Tại đây, tinh thể lỏng đóng vai trò “cổng kiểm soát”:
Khi không có điện áp (pixel tắt): Các phân tử tinh thể lỏng xếp thẳng hàng, ánh sáng truyền qua nhưng giữ nguyên phương phân cực. Khi gặp lớp kính lọc thứ hai đặt vuông góc, ánh sáng bị chặn hoàn toàn — điểm ảnh tối.
Khi có điện áp (pixel bật): Dòng điện khiến các phân tử tinh thể lỏng xoắn lại, làm xoay phương phân cực của ánh sáng đúng 90°. Ánh sáng này giờ đây phù hợp với hướng lọc của lớp kính thứ hai và thoát ra ngoài — điểm ảnh sáng.
Sau khi vượt qua “cổng kiểm soát” tinh thể lỏng, ánh sáng đi qua bộ lọc màu RGB. Mỗi sub-pixel chỉ cho phép một màu cơ bản đi qua. Bằng cách điều chỉnh cường độ điện áp tác động lên từng sub-pixel, màn hình tạo ra vô số sắc độ khác nhau. Khi tất cả hàng triệu pixel trên màn hình bật tắt phối hợp nhịp nhàng với tốc độ cực nhanh, hình ảnh sắc nét và chuyển động mượt mà được tái tạo hoàn chỉnh trước mắt bạn.
Không phải mọi màn hình LCD đều giống nhau. Sự khác biệt lớn nhất nằm ở công nghệ tấm nền — quyết định chất lượng màu sắc, góc nhìn và tốc độ phản hồi.
Tấm nền ips va tn
Tấm nền TN (Twisted Nematic) là loại ra đời sớm nhất và vẫn được sản xuất rộng rãi nhờ chi phí thấp. Thời gian phản hồi có thể đạt mức 1ms, lý tưởng cho game tốc độ cao. Tuy nhiên, góc nhìn hẹp và khả năng tái tạo màu sắc yếu là những điểm trừ đáng kể.
Tấm nền IPS (In-Plane Switching) được đánh giá là tiêu chuẩn vàng của LCD hiện đại. Góc nhìn rộng tới 178°, độ chuẩn màu xuất sắc khiến IPS trở thành lựa chọn hàng đầu của các nhà thiết kế đồ họa, nhiếp ảnh gia và người dùng đòi hỏi độ chính xác màu sắc cao.
Tấm nền VA (Vertical Alignment) đứng giữa TN và IPS: góc nhìn rộng hơn TN, tỷ lệ tương phản cao hơn cả IPS, rất phù hợp để xem phim với độ sâu màu sắc ấn tượng. Nhược điểm là thời gian phản hồi chậm hơn, không lý tưởng cho game có nhịp độ nhanh.
Tấm nền AFFS (Advanced Fringe Field Switching) là biến thể nâng cao của IPS, đem lại khả năng tái tạo màu vượt trội, thường xuất hiện trên các thiết bị chuyên dụng đòi hỏi độ chính xác màu tối đa.
Dù đã xuất hiện từ những năm 1970, màn hình LCD vẫn duy trì vị thế nhờ những ưu điểm thực tiễn khó thay thế.
Cấu tạo màn hình lcd
Về ưu điểm, cấu tạo màn hình LCD cho phép hiển thị hình ảnh sáng, sắc nét với độ tương phản ổn định. Màn hình LCD không phát tia bức xạ có hại, ít gây mỏi mắt khi sử dụng lâu dài — một điểm cộng lớn trong thời đại làm việc nhiều giờ trước màn hình. Quan trọng hơn, chi phí sản xuất thấp giúp LCD tiếp cận được mọi phân khúc người dùng, từ màn hình máy tính văn phòng đến tivi gia đình.
Về nhược điểm, điểm yếu cốt lõi của LCD nằm ở đèn nền: dù không hiển thị gì, đèn nền vẫn phải hoạt động liên tục, khiến màu đen không bao giờ đạt được độ tối tuyệt đối như OLED. Cấu trúc nhiều lớp cũng khiến màn hình LCD dày và nặng hơn, đồng thời một số sản phẩm có thể gặp hiện tượng hở sáng (backlight bleed) ở các góc màn hình.
LCD Trong Thế Giới Hiển Thị Hiện Đại — Vẫn Còn Đó, Vẫn Còn Giá Trị
Dù OLED và các công nghệ tiếp theo đang ngày càng phổ biến, màn hình LCD chưa hề lỗi thời. Hiểu rõ cấu tạo màn hình LCD và nguyên lý vận hành giúp bạn đưa ra quyết định thông minh hơn khi lựa chọn thiết bị: cần màu chuẩn cho đồ họa thì chọn IPS, cần phản hồi nhanh cho game thì nhìn vào TN, cần tương phản sâu để xem phim thì VA là lựa chọn hợp lý.
Từ chiếc đồng hồ điện tử đơn sắc đến màn hình 8K hiện đại, hành trình của màn hình LCD là câu chuyện về sự tinh chỉnh liên tục của một nguyên lý vật lý đơn giản nhưng đầy tiềm năng — ánh sáng được điều khiển qua lớp tinh thể lỏng, và chính từ đó, thế giới hình ảnh được tái tạo.
